儀表箱在進行接線端子安裝時要注意什么呢?

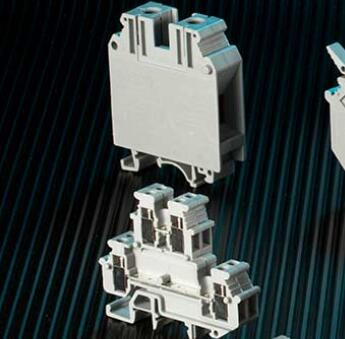

接線端子是儀表箱內重要的配件，那么儀表箱在進行接線端子安裝時要注意什么呢?我們一起來了解下吧。


1.儀表盤、柜、箱接線端子兩端的線路，均應按設計圖紙標號。
2.從外部進入儀表盤、柜、箱內的電纜電線應在其導通檢查及絕緣電阻檢查合格后再進行配線。
3.接線端子板的安裝應牢固。當端子板在儀表盤、柜、箱底部時，距離基礎面的高度不宜小于250mm。當端子板在頂部或側面時，與盤、柜、箱邊緣的距離不宜小于100mm。多組接線端子板并排安裝時，其間隔凈距離不宜小于200mm。
4.儀表盤、柜、箱內的線路宜敷設在匯線槽內，在小型接線箱內也可明線敷設
5.導線與接線端子板、儀表、電氣設備等連接時，應留有余度。


因此接線端子在進行安裝的時候，這些要素都是不容忽視的，確保其良好的性能。
