UK3N接線端子行業中也叫UKJ-3N,JUT1-3,WUK3N,SUK3N等等，是一款具有接線2.5平方毫米，電流承載力32A，電壓承載800V的框式螺釘接線端子。產品自上世界中期發明出來經過半個多世紀的不斷升級改造形成了目前的產品款式和格局。UK3N最小接線面積為0.25平方毫米，這和UK2.5B的接線能力是相同的，不同點在于產品的高度方面UK3N略高于UK2.5B，而在產品的厚度方面UK3N相較于UK2.5B端子則小一毫米，這也就直接導致了兩個規格的產品在配件和一些部件方面不能通用。主要的配件體現在擋板，標記條和橋接件。

1.參數

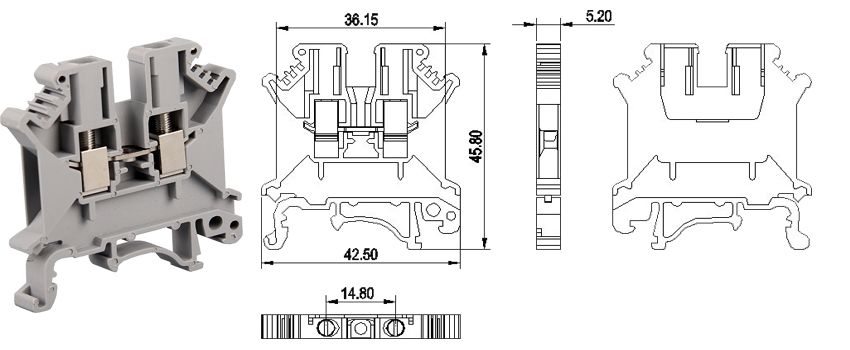

2.圖紙?jiān)O(shè)計

1.UK3N接線端子寬度為42.5這與大多數規格的產品相同，寬度大小決定了產品的安裝導軌選擇，產品內側寬度為35毫米，所以導軌選用的是標準的35毫米，行業中統稱為TH35/7.5或者DZ47導軌。

導軌高度為7.5毫米。

2. 高度尺寸為45.8毫米，這個高度高于UK1.5N和UK2.5B，所以擋板的面積大于此兩款型號產品。

3.厚度5.2毫米，厚度的大小決定了產品在標記條，橋接件方面的選擇，標記條方面選擇寬度為5.2毫米的產品，其型號為ZB5。而螺釘間距為5.2毫米的規格是FBI10-5，當然邊插式橋接件的型號為EB10-5，可根據需求選擇中心式橋接件或者邊插式橋接件。

三.配件

1.擋板D-UK3/10，適用于UK3N和其它面積相同的產品規格。通常行業中的名稱為D-UK4/10，而這里選擇3開始作為規格的命名是考慮到最小的適用產品規格為UK3N，所以選用端子UK3N中的3作為擋板規格命名的開始數字。

2.標記條ZB5，適用于寬度為5 的端子，常用數字有1-100，字母為N,L,E,L1,L2,L3等等。此款標記常用UK3N和USLKG3，后一個規格的產品為黃綠色的接地端子。

3.中心式橋接件FBI10-5。用于UK3N端子之間的橋接，可根據需求剪切為FBI2-5,FBI3-5,FBI5-5等等，中間的數字代表的是可以連接的端子數量。行業中此款產品也用于雙層小型端子MBKKB2.5，其實這是不對的，MBKKB2.5的橋接件雖然可以用FBI10-5代替，實則其規格具有一定的特殊性。

4.固定件規格比較多，常用的是E/UK雙螺釘，也有3螺釘?shù)?。同時可選擇的固定件規格還有EW-35,SUK-E等。

5.標記座也叫標記端子，型號為UK-B1,UBE/D等。

6.KLM-A端子標記夾與比較的差異在于安裝方式，標記夾采用的是配合固定件使用，而不是單獨安裝在導軌上。

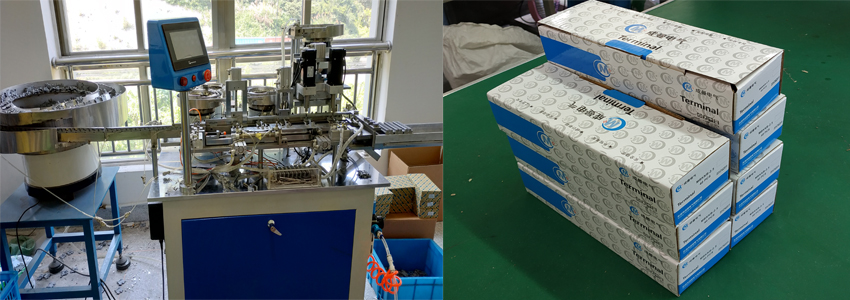

四.生產包裝

UK3N接線端子與UK2.5B一樣采用的是自動裝配機生產，但生產的過程略有不同，其主要原因在于導體部分的外形兩者存在差異，所以在使用振動盤的時候需要通過特殊設計讓導體部分安裝預先設計好的狀態進入裝配機進行裝配。生產的其它過程仍然是配件進入裝配機，送入螺釘，壓螺釘和檢測等步驟。
