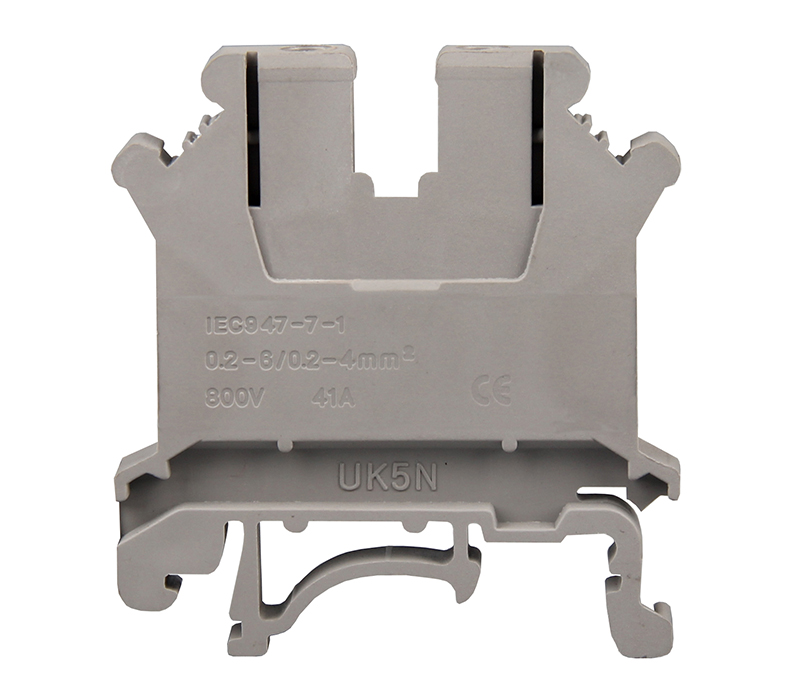

成曼UK5N接線端子適用于各種配電柜，通訊柜和電氣連接設備等產品，是行業中公認的二次接線的優質元器件之一。產品可通過電流最大41A，電壓800V，接線能力方面最大硬線可接4平方毫米。軟線連接可配合使用針形冷壓端頭。產品標識，橋接，固定等配件全面，可為復雜工程的電氣連接提供最優質的方案。產品只要組成部分有外殼，導體部分，緊固部分和螺釘。外殼采用注塑機生產，將尼龍材質加熱只280攝氏度左右呈液體狀態之后通過注塑機高壓注入模具中，冷卻出模即可完成生產。而導體，緊固件和螺釘基本都由告訴沖床來完成生產，需要絲攻的配件則通過絲攻機絲攻成形，最后在經過毛刺剔除和打磨，在經過防銹處理（電鍍）完成生產。而成品的UK5N需要將產品的各個部分組裝到一起完成生產。

一.參數

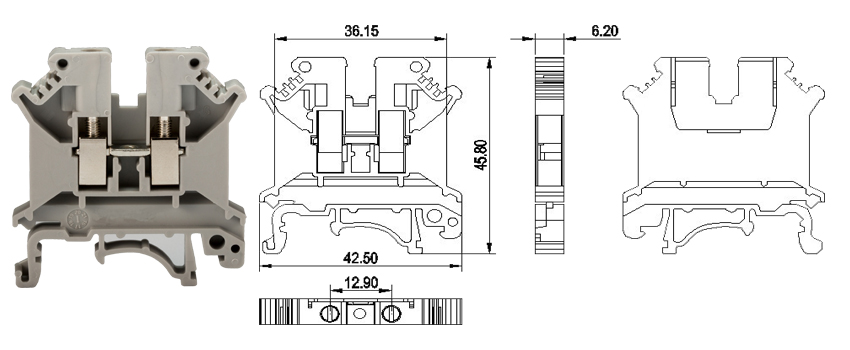

二.產品設計

1.產品高度47毫米與UK3N相同尺寸，所以在產品的組裝方面可使用相同規格的導軌和擋板等配件。

2.寬度42.5毫米，安裝導軌適用標準1.0厚度，35毫米寬度。

3.厚度6.2毫米。標記條和橋接件選擇間距為6.2毫米。

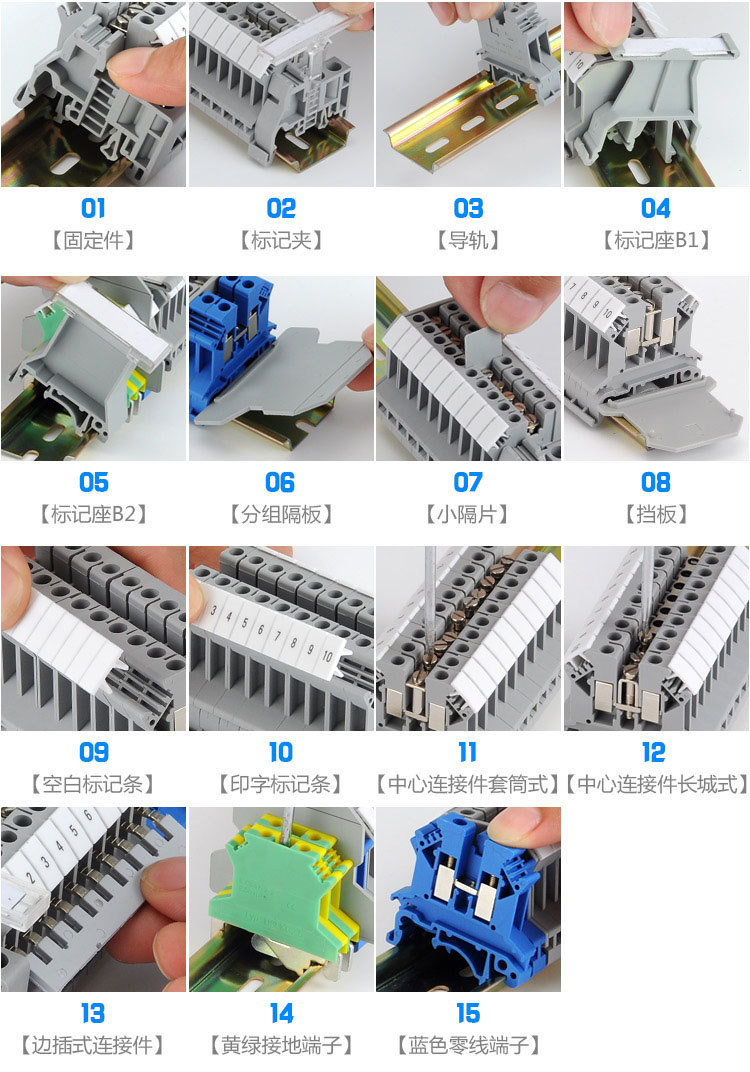

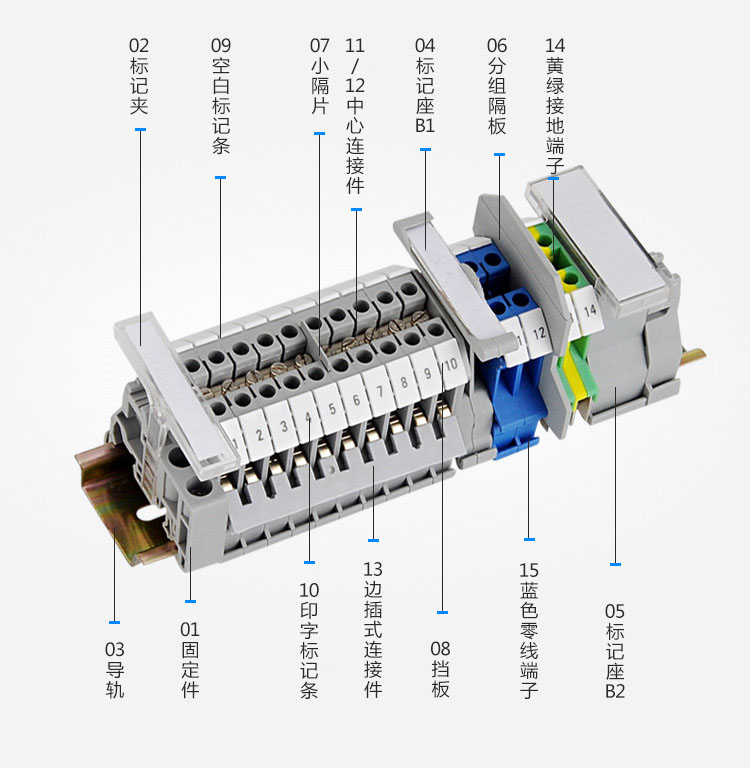

三.附件列表

1擋板D-UK3/10,擋板功能為密封末端端子裸露的金屬部分，有效延緩金屬部分的氧化速度，亦可防止短路事故和危險情況的發生。

2.標記條，UK5N選用的是ZB6標記條，數字字符可根據需求訂制，也可訂購空白標記條使用油性記號筆自行書寫。

3.中心式橋接件。UK5N配套為FBI10-6，不同數量端子橋接可使用剪刀或者鉗子自行切割。

4.固定件，固定件的使用和選擇需要根據環境，嚴寒環境下選用3螺釘E/UK或者SUK-E,EW-35等可有效避免卡腳斷裂。

5.標記座，根據使用的空間大小選擇厚度不同的標記座，主要型號為UK-B1和UBE/D，寬度分別為1cm和2cm。

6.標記夾和標記座可互換使用，優點在于安裝只需卡如固定件即可，缺點在于使用的位置必須有固定件，否則不能完成安裝。

四.生產包裝

UK5N接線端子采用全自動裝配設備，能夠在最短的時間內完成包括產品的組裝，檢測，包裝等生產工序。產品檢測主要部分為螺釘檢測，通過裝配機對螺釘?shù)姆磸蛿Q緊達到檢測螺釘是否順滑，有無毛刺和卡死的情況等。完成生產和檢測工作之后產品被集中到右側的滑槽位置，并以一組20只排列，包裝的時候只需將產品直接放入盒中即可完成。
